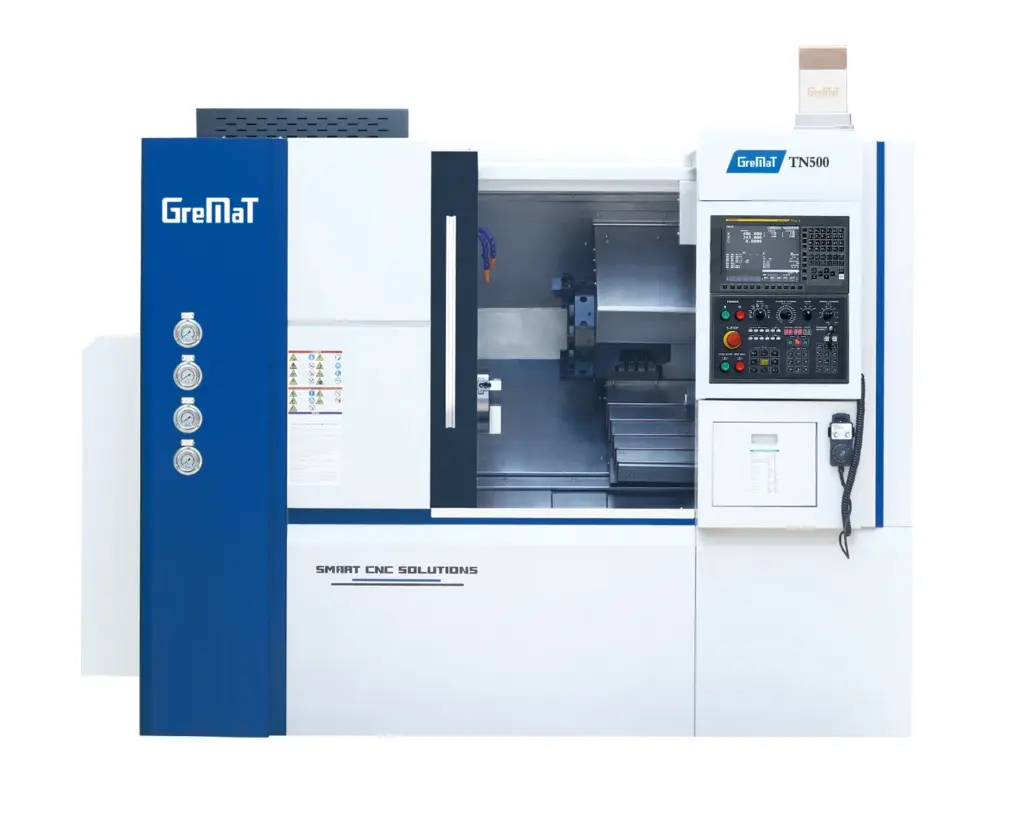

Neue CNC Drehmaschine Schrägbett Z-MaT STAR TN + TS Baureihe
Preisalarm aktivieren
Wir informieren dich bei einer Preissenkung oder sobald dein Wunschpreis erreicht ist.
Maschinendaten auf einen Blick
- Hersteller
- Z-MaT
- Modell
- Neue CNC Drehmaschine Schrägbett STAR TN + TS Baureihe
- Verfügbarkeit
- Verfügbar
Informationen zur Maschine
Neue CNC Drehmaschinen Schrägbett Z-MaT STAR TN & TS Baureihe – Präzision für die moderne Zerspanung
Die Z-MaT STAR TN & TS Baureihe umfasst zwölf leistungsstarke CNC-Schrägbett-Drehmaschinen für ein breites Werkstückspektrum – von kompakten Präzisionsteilen bis hin zu schweren Wellenteilen mit bis zu 3.000 mm Drehlänge. Alle Modelle basieren auf einer verwindungssteifen Schrägbett-Konstruktion (30°–45°) mit präzisen Linearführungen (LM), einem 12-fachen Power-Revolver und einer leistung
Technische Daten
| Spezifikation | TN500 | TN500-450 | TN500-650 | TN500-1000 | TN500-1600 | TN600 | TN600-3000 | TN700 | TN800 |
|---|---|
| Futtergröße | 203 mm (8″) | 203 mm (8″) | 203 mm (8″) | 203 mm (*254 mm) | 203 mm (*254 mm) | 254 mm (*305 mm) | 254 mm (*305 mm) | 381 mm (15″) | 457 mm (*406 mm) |
| Max. Drehlänge (mm) | 500 | 450 | 650 | 1.000 | 1.600 | 700 | 3.000 | 1.250 | 660 |
| Ø über Bett (mm) | 540 | 540 | 630 | 650 | 660 | 620 | 620 | 820 | 900 |
| Ø über Schlitten (mm) | 280 | 280 | 280 | 280 | 280 | 380 | 380 | 500 | 600 |
| Spindelbohrung (mm) | 66 | 66 | 66 | 66 | 66 | 86 | 86 | 105 | 120 |
| Max. Durchgangsbohrung (mm) | 52 | 52 | 52 | 52 | 52 | 75 | 75 | 91 | 105 |
| Spindelnase | A2-6 | A2-6 | A2-6 | A2-6 | A2-6 | A2-6 | A2-6 | A2-8 | *A2-11 |
| Spindeldrehzahl (U/min) | 4.000 | 4.000 | 4.000 | 4.300 | 4.000 | 3.000 | 2.000 | 2.000 | 1.500 |
| Motorleistung (kW) | 37/45 | 37/45 | 37/45 | 22/30 | 22/30 | 37/45 | 37/45 | 18,5/22 | 15–22 |
| X-Achse (mm) | 260 | 260 | 230 | 230 | 230 | 280 | 280–320 | 300 | 380 |
| Z-Achse (mm) | 500 | 450 | 650 | 1.000 | 1.600 | 700 | 3.000 | 1.250 | 850–1.900* |
| Eilgang X/Z (m/min) | 20 | 20 | 20 | 20 | 20 | 26 | 20 | 20 | 15/20 |
| Revolver-Stationen | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Werkzeugaufnahme | VDI30, BMT45 | BMT45, BMT55 | BMT45, BMT55 | BMT65 | BMT55 | BMT65, VDI40 | BMT65 | BMT65 | BMT80 |
| Angetriebene Werkzeuge (U/min) | 4.000 | 4.000 | 4.000 | 4.000 | 4.000 | 4.000 | 4.000 | 4.000 | 4.000 |
| Reitstock | Hydr. HPT, MT4 | Hydr. HPT, MT4 | SST/SPT, MT5/3 | SST/SPT, MT5/3 | SST/SPT, MT5/3 | Hydr./SPT, MT5 | Hydr./SPT, MT5 | SST-LM/SPT, MT5 | SST-LM/SPT, MT5 |
| Schrägbett-Winkel | 30° | 30° | 30° | 30° | 30° | 35° | 35° | 35° | 35° |
| Anschlussleistung (kVA) | 28 | 28 | 28 | 28 | 28 | 36 | 45 | 48 | 48 |
| Gewicht (kg) | 4.600 | 5.000 | 5.600 | 6.266 | 7.500 | 9.100 | 15.000 | 12.000 | 13.000 |
| Spezifikation | TS400 | TS500 | TS600 |
| Futtergröße | 152 mm (6″) | 203 mm (8″) | 254 mm (10″) |
| Max. Drehlänge (mm) | 320 | 320 | 430 |
| Ø über Bett (mm) | 400 | 550 | 600 |
| Ø über Schlitten (mm) | 200 | 320 | 410 |
| Spindelbohrung (mm) | 65 | 66 | 86 |
| Max. Durchgangsbohrung (mm) | 55 | 55 | 75 |
| Spindelnase | A2-5 | A2-6 | A2-8 |
| Spindeldrehzahl (U/min) | 5.000 | 4.000 | 3.750 |
| Motorleistung (kW) | 11/15 | 37/45 | 37/45 |
| X-Achse (mm) | 256 | 250 | 260 |
| Z-Achse (mm) | 320 | 320 | 430 |
| Eilgang X/Z (m/min) | 22 | 22 | 22 |
| Revolver-Stationen | 12 | 12 | 12 |
| Werkzeugaufnahme | VDI30, BMT45 | VDI30, BMT45 | VDI40, BMT55 |
| Angetriebene Werkzeuge (U/min) | 4.000 | 4.000 | 4.000 (*6.000) |
| Reitstock | – | – | – |
| Schrägbett-Winkel | 45° | 45° | 35° |
| Anschlussleistung (kVA) | 25 | 25 | 40 |
| Gewicht (kg) | 4.100 | 4.000 | 4.000 |
