Schnittbereich bei 90 Grad: rund 120 mm
Schnittbereich bei 90 Grad: vierkant 105 mm
Schnittbereich bei 90 Grad: flach 180x70 mm
Schnittbereich bei 45 Grad links: rund 110 mm
Schnittbereich bei 45 Grad links: vierkant 95 mm
Schnittbereich bei 45 Grad links: flach 135x60 mm
Schnittbereich bei 45 Grad rechts: rund 120 mm
Schnittbereich bei 45 Grad rechts: vierkant 100 mm
Schnittbereich bei 45 Grad rechts: flach 135x60 mm
Schraubstocköffnung 180 mm
Sägeblattabmessungen 350x32x3,4 mm
Drehzahl 1700/3400 U/min
Maschinengewicht ca. 600 kg
Steuerung

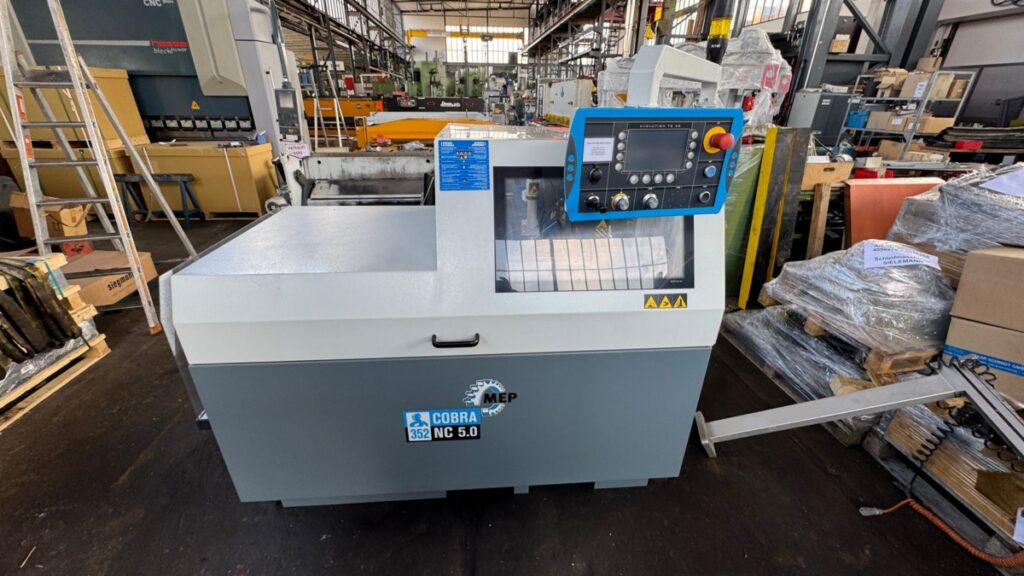

Kappsägeautomat mit halbautomatischer Funktion für das Sägen von Aluminium und
Leichtmetalllegierungen. Gehrungsschnitte von 45 rechts bis 45 links und
Sägekopf 0-45 nach links schwenkbar.

Die Steuerung erfolgt über Multimikroprozessoren, während zwei NC gesteuerte
Achsen es ermöglichen, bei gleichem Material 1000 verschiedene
Schnittprogramme, jedes mit anderer Stückzahl und Länge zu programmieren.

- Neue zentralisierte Schaltkonsole auf einem Gelenkarm, damit die Maschine aus
jeder Arbeitsstellung leicht zu bedienen ist und der Not-Aus-Schalter jederzeit
gedrückt werden kann.
- Feldbus-Komunikationssysem mit doppeltem Mikroprozessor und Serialanschluss.
- Display mit 20 Zeichen x 4 Zeilen für die Anzeige der folgenden technischen
Parameter: Anzahl der programmierten und ausgeführten Schnitte, Sägebandstärke,
Vorschublänge, Schnittzeit, Amperemeter, Anzeige von über 100 Diagnostikmeldung
und Warnungen.
- Neu – Anzeige und Eintragung der Alarm- und Fehlermeldungen mit der
Möglichkeit die entstandenen Vorfälle anzuzeigen. Neu – Materialzuführung von
600 mm mit Schnittmotor und Kugelumlaufspindel, die auf engegengesetzten
Kugellager montiert sind.
- Neu – Niederspannungsschaltpult: Membrantastatur aus Polyester mit
thermogeformten und hervorgehobenen Drucktasten und Betätigungssignal.
- Hublauf des Sägebogens direkt vom Schaltpult aus programmierbar, zur
Anpassung an das Schnittmaterial.
- Kugelgelagerter Drehtisch zur Gewährleistung einer leichten und genauen
Rotation.
- Einspannsystem aus zwei stinseitig angeordneten Schraubstöcken, die frei der
Längsachse der Teile entlang angeordnet werden können.
- Einstellbare mechanische Anschläge für die schnelle Positionierung des Kopfes
in den Winkelstellungen bei 0 und 45 Grad rechts und links.
